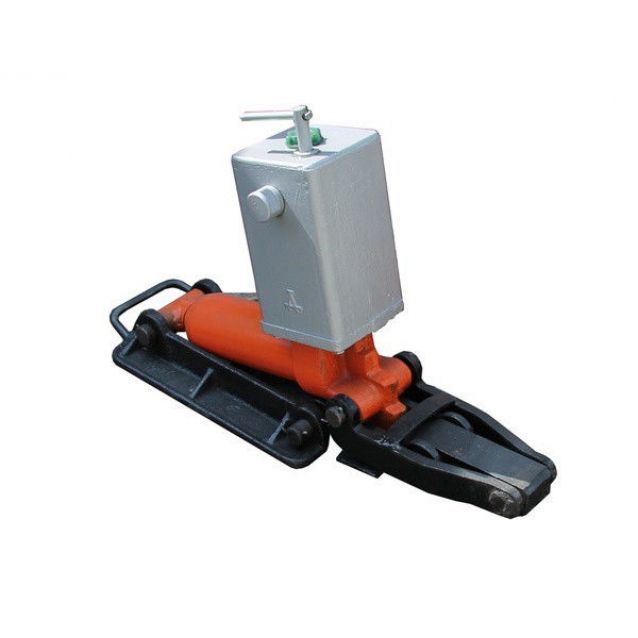

Рихтовщик гидравлический ГР-16

Гидравлический путевой рихтовщик ГР-16

Рихтовщик гидравлический ГР-16 предназначен для рихтовки железнодорожного пути в плане при проведении работ по ремонту и текущему содержанию железнодорожного пути в условиях, соответствующих климатическому исполнению У, категории размещения 1, группе условий эксплуатации 5 по ГОСТ 15150-69 (температура воздуха от минус 45ºС до плюс 40ºС, среднегодовая относительная влажность воздуха 80% при + 15ºС). Это самая популярная модель рихтовщика у путейцев.

Технические характеристики рихтовщика гидравлического ГР-16

Комплект поставки рихтовщика гидравлического ГР-16

• рихтовщик гидравлический ГР-16 - 1 шт.;
• рукоятка ДПГ 10-07.000 - 1 шт.;
• руководство по эксплуатации ГР 16-00.000 РЭ - 1 экз.;
• запасные части - 1 комплект.

Комплект запасных частей для рихтовщика ГР-16 состоит из следующих РТИ

• прокладка 2518.016 - 1 шт.;
• манжета 55х45 - 1 шт.;
• кольцо 020 - 1 шт.;
• кольцо 056 - 1 шт.;
• кольцо 079 - 1 шт.

Схема, устройство и работа рихтовщика гидравлического ГР-16

1- опора концевая; 2 – гидроцилиндр; 3 – рукоятка для переноски; 4 -клапан перепускной; 5 - рукоятка привода гидронасоса; 7 – бачок масляный с гидронасосом; 8 – корпус; 9 – опора поворотная; 10 – сошник.

Рихтовщик состоит из трехсекционной шарнирной опоры, гидравлического толкателя и двухплунжерного гидравлического насоса с ручным приводом.

Опорное устройство путевого рихтовщика состоит из концевой опоры поз.1, шарнирно соединенной осью со штоком гидроцилиндра гидравлического толкателя. Концевая опора и средняя опора поз.9 соединены осью между собой. Средняя опора соединена через сошник с двумя Г-образными стойками, которые соединены с корпусом поз. 8 гидротолкателя осью. Гидравлический толкатель состоит из гидроцилиндра поз. 2, ввернутого в корпус поз.8 и штока, уплотненного манжетой. Выдвигание штока осуществляется подачей в полость гидроцилиндра масла под давлением. Внутри гидроцилиндра размещена возвратная пружина, которая при сбросе давления в гидросистеме рихтовщика открыванием перепускного клапана поз.4 обеспечивает возврат штока в исходное положение.

Внутри масляного бачка поз.7 размещен двухплунжерный гидронасос с предохранительным клапаном. На вал гидронасоса надевается съемная приводная рукоятка поз.5. Через отверстие в крышке бачка, закрываемое сапуном, в бачок заливается рабочая жидкость гидронасоса – минеральное масло. Очистка рабочей жидкости от загрязнения в процессе эксплуатации обеспечивается сетчатым фильтром и магнитом, размещенными внутри масляного бачка.

Для защиты гидравлического рихтовщика от поломки при превышении номинального усилия служит предохранительный клапан, который срабатывает при давлении в гидросистеме, превышающем давление настройки клапана.

Особенности рихтовщика гидравлического ГР-16

Гидравлический рихтовщик необходим при укладке рельсов любого типа вне зависимости от сложности работы. К главным достоинствам этой модели относятся:

• мобильность, компактность;
• небольшой вес;
• наличие предохранительного клапана;
• расширенный температурный диапазон эксплуатации;
• максимальная мощность на фоне аналогов;
• специальные грунтовые зацепы;
• высокая надежность оборудования — служит на протяжении длительного срока;

Инструмент поставляется в собранном виде со снятой рукояткой гидравлического насоса. В нашей компании вы можете заказать рихтовщик по умеренной цене.

Видео обзор рихтовщика гидравлического ГР-16

Видео обзор подготавливается.

Преимущества покупки рихтовщика гидравлического ГР-16

• заводские цены без излишней наценки;
• выполняем гарантийные обязательства по продаваемой продукции;
• обеспечиваем поставку запасных частей по продаваемой продукции;
• прямые поставки с собственного склада и со складов производителей;
• оперативная отгрузка за счет отлаженной логистики;
• комплектация всеми видами отечественного и импортного путевого инструмента;
• профессиональная помощь специалистов в подборе жд инструмента.

Оплата и доставка рихтовщика гидравлического ГР-16

У нас вы можете купить рихтовщик гидравлический ГР-16

• на условиях предоплаты или с рассрочкой платежа;
• на условиях самовывоза или с доставкой по России.
